Что включает создание облака точек и какой результат получает заказчик?

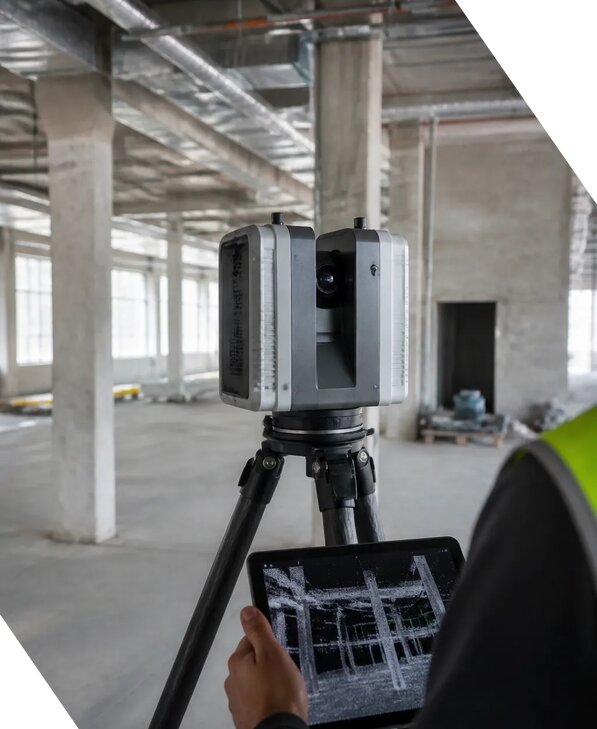

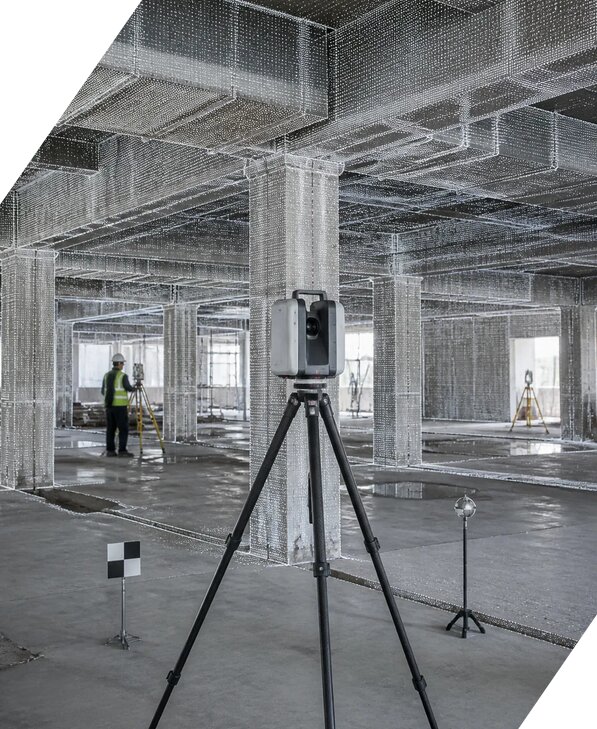

Создание облака точек представляет собой комплекс инструментальных измерений, при котором лазерный сканер или другое измерительное оборудование фиксирует пространственное положение множества точек на поверхностях объекта. Каждая точка имеет координаты, а совокупность данных формирует цифровую копию объекта с высокой детализацией. В отличие от обычных обмерных работ, технология позволяет одновременно получить сведения о размерах, форме, взаимном расположении конструкций, инженерных коммуникаций и отдельных элементов здания. Точность сканирования выбирается с учетом назначения работ, площади объекта, сложности геометрии и требований технического задания.
В состав услуги обычно входят:
1. Анализ исходных материалов и технического задания.
2. Выезд специалистов на объект и подготовка схемы размещения станций сканирования.
3. Натурные измерения с применением лазерного сканера, тахеометра или комбинированного комплекса.
4. Сшивка отдельных сканов в единую координатную систему.
5. Фильтрация шумов, проверка результатов измерений и контроль качества.
6. Подготовка облака точек в согласованном формате и передача сопутствующих материалов.
По итогам заказчик может получить исходные и обработанные данные, трехмерную модель, обмерный план, обмерные чертежи, поэтажные планы, фасадные чертежи, разрезы здания и планы помещений. При необходимости по облаку точек выполняется анализ фактической геометрии, определяются отклонения стен, перекрытий, колонн, балок и элементов фасада. Материалы подходят для проектирования, реконструкции, технического обследования, подготовки исполнительной документации, BIM моделирования и контроля соответствия фактического состояния проектным решениям. Стоимость работ рассчитывается индивидуально, базовая цена может составлять от 15153 руб/м² и зависит от объема, условий доступа, требуемой детализации и состава итоговой документации.
Какая точность сканирования необходима для обследования здания и подготовки чертежей?
Точность сканирования определяется не универсальным показателем, а задачами конкретного проекта. Для общей фиксации планировки может быть достаточно одной степени детализации, тогда как для проектирования усиления конструкций, изготовления элементов по месту, анализа деформаций или построения фасадной модели требуются более точные инструментальные измерения. До начала работ специалисты изучают назначение объекта, его размеры, материал конструкций, доступность помещений, наличие вибраций, освещения, пыли и других факторов, способных повлиять на погрешность измерений.
На точность влияют:
1. Класс и технические характеристики измерительного оборудования.
2. Расстояние от сканера до поверхности и количество станций.
3. Качество установки и привязки оборудования.
4. Наличие отражающих, прозрачных или подвижных поверхностей.
5. Методика проведения работ и порядок обработки данных.
6. Требования нормативной документации и технического задания.
Для повышения достоверности результата облако точек может дополнительно контролироваться по геодезическим маркам, контрольным точкам, тахеометрическим измерениям и независимым замерам отдельных участков. После обработки выполняется сопоставление данных, оцениваются контрольные отклонения, исключаются случайные выбросы и проверяется целостность единой модели. Важно учитывать, что облако точек отражает состояние объекта на момент проведения работ. Если помещение эксплуатируется, мебель, оборудование, транспорт и временные конструкции могут закрывать поверхности, поэтому при необходимости выполняется несколько циклов сканирования или предварительная подготовка зоны.
Для разработки поэтажных планов, фасадных чертежей и разрезов здания специалисты заранее согласовывают допустимую погрешность и формат представления данных. Для технического обследования результаты измерений сопоставляются с визуальным контролем, проектными материалами и нормативными требованиями. Это позволяет не только получить геометрию фасада или помещений, но и объективно оценить соответствие требованиям, выявить перекосы, прогибы и локальные деформации. Компания ЭкспертизаРоссия подбирает методику с учетом назначения результата, чтобы заказчик не переплачивал за избыточную детализацию и одновременно получал надежную основу для дальнейших решений.
Можно ли по облаку точек подготовить обмерные чертежи и цифровую модель здания?
Да, облако точек используется как исходная база для подготовки графической и цифровой документации по фактическому состоянию объекта. После регистрации сканов специалисты получают пространственную модель, в которой отображаются стены, перекрытия, колонны, балки, проемы, лестницы, кровля, фасадные элементы и доступные инженерные коммуникации. На основании этих данных формируются обмерные чертежи, обмерный план, поэтажные планы, планы помещений, фасадные чертежи и разрезы здания. При необходимости информация экспортируется в формат DWG, а также в другие согласованные форматы для использования в CAD и BIM программах.
Процесс подготовки документации включает:
1. Проверку облака точек и его привязки к принятой системе координат.
2. Определение уровней этажей, осей, отметок и основных геометрических параметров.
3. Построение контуров стен, перегородок, проемов и конструктивных элементов.
4. Отображение фактических размеров и выявленных отклонений.
5. Формирование чертежей с необходимыми подписями, слоями, отметками и экспликациями.
6. Сверку готовых материалов с техническим заданием и результатами измерений.
Цифровая копия объекта может быть представлена в виде очищенного облака точек, трехмерной поверхности или информационной модели. Выбор результата зависит от того, будет ли материал применяться для реконструкции, перепланировки, проектирования инженерных систем, расчета конструкций, подготовки исполнительной документации или технического обследования. Если требуется построение BIM модели, отдельно согласовываются уровень проработки, состав элементов и атрибутивные данные. Облако не заменяет проектные расчеты и само по себе не определяет прочность конструкции, однако дает точную основу для проектировщика и эксперта.
При подготовке фасадных материалов можно зафиксировать геометрию фасада, положение оконных и дверных проемов, декоративных элементов, карнизов и участков с отклонениями. Для внутренних помещений определяются реальные размеры, высоты, уклоны и взаимное расположение конструкций. Полученные данные помогают сократить повторные выезды, снизить риск ошибок при проектировании и обеспечить связь между натурными измерениями и итоговой документацией. В Баксане специалисты выполняют такие работы для жилых, общественных, промышленных и коммерческих объектов.
Как облако точек применяется при техническом обследовании и контроле отклонений?
При техническом обследовании облако точек позволяет зафиксировать фактическое пространственное состояние объекта и сравнить его с проектной документацией, предыдущими замерами или нормативными требованиями. Технология особенно полезна для зданий со сложной геометрией, значительной площадью, ограниченным доступом и большим количеством повторяющихся конструкций. Сканирование дает возможность получить целостную картину положения элементов, тогда как выборочные натурные измерения отражают только отдельные участки. При этом облако точек используется совместно с визуальным контролем, инструментальными измерениями, изучением материалов и другими процедурами обследования.
В рамках анализа специалисты могут определить:
1. Отклонения стен, колонн, стоек и перегородок от вертикали.
2. Перепады отметок перекрытий и полов.
3. Прогибы балок, плит и покрытий.
4. Нарушения геометрии фасада и отдельных облицовочных элементов.
5. Несоответствие фактических размеров проектным решениям.
6. Изменение положения конструкций при повторных циклах наблюдений.
Для этого облако точек очищается, привязывается к единой системе координат и сопоставляется с контрольными плоскостями, проектной моделью или данными предыдущего обследования. По результатам формируются сечения, карты отклонений, цветовые схемы, таблицы координат и графические материалы. Если задача связана с мониторингом, повторное сканирование позволяет оценивать динамику изменений, однако периодичность наблюдений и критерии допустимости должны быть установлены в техническом задании с учетом нормативной документации.
Облако точек не является самостоятельным подтверждением аварийности или надежности здания. Итоговая оценка выполняется специалистом по совокупности данных: результатам измерений, состоянию материалов, наличию трещин, следов коррозии, деформаций и другим признакам. При необходимости на основании материалов подготавливаются протокол результатов и техническое заключение. В работах могут участвовать аккредитованная лаборатория, специалисты по конструкциям и инженерным системам. Испытательное оборудование применяется в тех случаях, когда требуется определить прочность, влажность, состав или иные характеристики материалов, а лазерное сканирование дополняет эти сведения объективной геометрической картиной. Такой подход повышает качество обследования и помогает обоснованно планировать ремонт, усиление или реконструкцию.
Какие исходные данные нужны для создания облака точек и в какие сроки выполняются работы?
Для корректного создания облака точек необходимо заранее определить назначение результата, границы объекта, требуемую точность, состав документации и условия проведения измерений. Чем подробнее сформулировано техническое задание, тем точнее можно подобрать методику проведения, количество станций, тип измерительного оборудования и формат выдачи материалов. На предварительном этапе желательно предоставить планы, разрезы, фасады, проектную и исполнительную документацию, сведения о координатной системе, данные предыдущих обследований и информацию об ограничениях доступа. Если исходных чертежей нет, это не препятствует работе: специалисты выполняют первичную оценку объекта и формируют программу натурных измерений.
На сроки влияют:
1. Площадь и этажность здания.
2. Сложность архитектурной и конструктивной геометрии.
3. Количество помещений и фасадов.
4. Наличие оборудования, мебели, транспорта и других препятствий.
5. Возможность доступа на кровлю, чердак, технические этажи и в инженерные зоны.
6. Требуемый уровень детализации и состав итоговых файлов.
7. Необходимость дополнительного контроля и подготовки технического заключения.
Полевое сканирование обычно занимает меньше времени, чем традиционные обмерные работы, поскольку за одну установку оборудования фиксируется большой объем пространственной информации. Однако после выезда требуется регистрация сканов, проверка связности, удаление шумов, привязка, анализ погрешности измерений и подготовка документации. Поэтому общий срок включает полевой и камеральный этапы. До начала работ согласовываются календарный план, состав результатов, формат DWG или иной формат, правила именования файлов и требования к визуализации.
В договорной документации также фиксируются условия обеспечения доступа, требования к освещению и освобождению помещений, необходимость отключения отдельных инженерных коммуникаций, а также порядок приемки материалов. В Кабардино-Балкарской Республике специалисты выполняют сканирование жилых домов, производственных площадок, торговых помещений, объектов культурного наследия и сооружений сложной формы. При заказе услуги под ключ скидка от 15 процентов. Отправьте запрос КП Артему Борисовичу, чтобы согласовать исходные данные, объем измерений и состав результата. Мы работаем Пн-Пт 09-18 Сб-Вс вых..
